Waarom 2 Liter het Cruciale Criterium is in de Stoomtechniek
Binnen de Europese PED-richtlijn wordt apparatuur ingedeeld in risicocategorieën (I tot en met IV) op basis van de druk (PS), de temperatuur (TS) en het interne volume (V) van de warmtewisselaar.

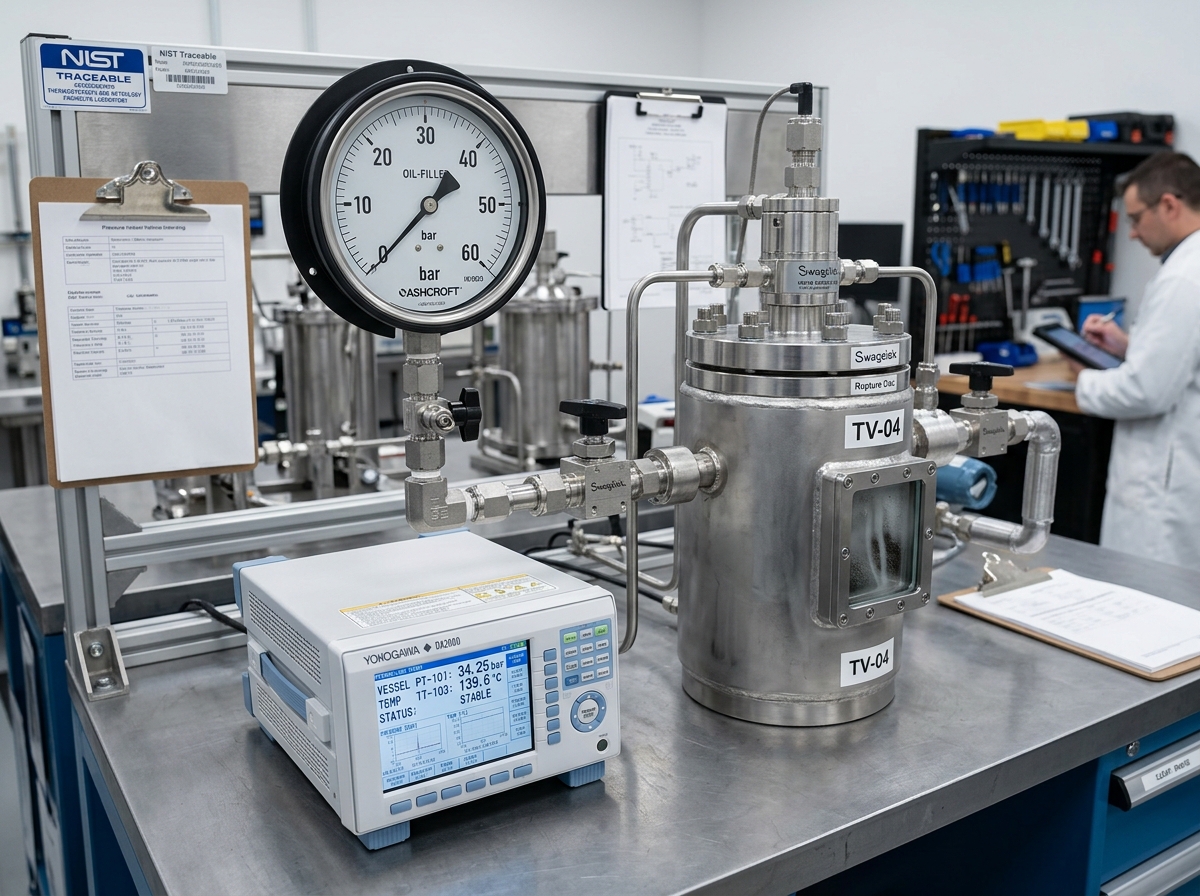

De Fysica van Oververhit Water (Flashing)
Wanneer water onder hoge werkdruk staat (bijvoorbeeld 200 bar), stijgt het kookpunt naar temperaturen ver boven de 100 °C. Zodra een leiding scheurt, valt die druk in één klap weg naar atmosferische druk (1 bar). Het oververhitte water flasht acuut in stoom, waarbij het volume explosief met circa 1.600 keer uitzet.
Bij een volume kleiner dan 2 liter is de totale opgeslagen potentiële energie fysiek beperkt, waardoor ernstig calamiteitsgevaar bij de bron wordt weggenomen. Boven de 2 liter kan een breuk catastrofale gevolgen hebben voor omstanders.
Groot Energetisch Calamiteitsrisico
Bij 350 bar en 130 °C leidt een plotse breuk tot een acute stoomexplosie van maar liefst 16.000 liter binnen enkele milliseconden. Dit veroorzaakt een zware drukgolf, ernstige brandwonden en rondvliegende brokstukken. Daarom eist de wetgever toezicht door Notified Bodies en verplichte herkeuring.
Inherent Veilig aan de Bron (SEP)
Door continu slechts een minimale fractie water tegelijk te verhitten, wordt het explosiegevaar direct bij de fysische bron weggenomen. De Europese wetgever heeft hier speciaal Artikel 4 lid 3 Goed Vakmanschap (SEP) voor gecreëerd: 100% vrijgesteld van KvI en herkeuringen.
Vergelijking: Systeem A versus Systeem B
| Eigenschap | Systeem A (< 2 Liter Volume) | Systeem B (> 2 Liter Volume) |
|---|---|---|
| Fysisch principe | Kleine oververhitte watermassa onder druk | Grote opgeslagen energetische massa onder druk |
| PED Risicoklasse | Artikel 4.3 (Goed Vakmanschap / SEP) | PED Categorie IV (Hoogste Europese risicoklasse) |
| Energetisch risico | Minimale energie-ontlading bij defect | Potentieel catastrofaal bij acute leidingbreuk |
| Veiligheidsfilosofie | Inherente veiligheid: Risico wegnemen bij de bron (inherently safe by design) | Toegevoegde veiligheid: Zware barrières rondom risico (externe veiligheidskleppen & NoBo-toezicht) |
| Keuringsplicht | Vrijgesteld van KvI en herkeuringen | 100% Verplicht KvI + 2-jaarlijkse herkeuring |
Wat u eigenlijk ook moet weten bij de aankoop: 3 gerichte controlevragen
Een gedegen aankooptraject begint met duidelijke specificaties. Vraag vóór aankoop of lease schriftelijke duidelijkheid over deze drie technische en operationele uitgangspunten:
Waterinhoud van de Brander/Warmtewisselaar (V)
“Wat is de exacte fysieke waterinhoud van de brander/warmtewisselaar in liters? Is deze strikt maximaal 2,0 liter (SEP) of groter dan 2,0 liter (Cat. IV)?”
Keuring voor Ingebruikneming (KvI)
“Is voor deze hogedruktrailer een KvI door een NL-CBI / EDTC verplicht vóór de eerste inzet, en wat zijn de 2-jaarlijkse herkeuringskosten?”
Onderdeelvrijheid & Merkplicht
“Mag ik gecertificeerde universele hogedrukslangen monteren, of leidt dit tot verval van het samenstelcertificaat en verplichte merkgebondenheid?”
Wat Betekent Dit voor Uw Investeringsbeslissing?
Wie kiest voor een installatie met een warmtewisselaar onder de 2 liter, kiest voor inherente veiligheid. Het apparaat kan door zijn geringe inhoud fysisch geen zware ketelontploffing veroorzaken. Daarmee vervalt niet alleen een aanzienlijk veiligheidsrisico op de werkvloer, maar ook een terugkerende kostenpost van duizenden euro's aan inspecties en machinestilstand.
